Pour cette démonstration, nous allons reprendre le le Distributed Port Groups créé dans le chapitre précédant.
Pour modifier la configuration d'un Distributed Port Groups, il faudra se rendre dans la partie réseau, puis faire un clique droit sur le Distributed Port Groups et en fin cliquer sur Modifier les paramètres.
Attention je ne parlerai pas volontairement de certaines sections ici.
¶ Section "Général"
Dans cette partie, nous allons pouvoir effectuer les modifications suivantes :
- Modifier le nom
- définir le type de "Port binding" (Liaison de port en français)
- Static Binding ("Liaison statique" en français)
Dans 99% des cas, nous laisserons la liaison en "statique". Cette option permet de faire en sorte que chaque fois que l'on va démarrer une VM et la connecter sur ce Distributed Port Groups, un port sera créé pour cette VM et il lui sera dédié en permanance. Chaque VM possède son propre port. - Ephemeral port binding ("Ephémère : aucune liaison" en français)
Cette option est utilisée ans certains cas si l'on doit par exemple arrêter vCenter pour une maintenance et que l'on souhaite connecter de nouvelles vm sur ce Distributed Port Groups.
- Static Binding ("Liaison statique" en français)
- Port Allocation ("Allocation de port" en français)
Permet de définir si le nombre de ports sur le Distributed Port Groups sera "fixe" ou "élastique"
- Port number ("Nombre de ports" en français)
Il s'agit du nombre de ports actuellement créés et utilisables sur le Distributed Port Groups.
Si on défini le "Port Allocation" sur fixe alors nous ne pourrons pas connecter sur ce Distributed Port Groups plus de VMs que de ports. Si l'on souhaite ajouter des VMs, il faudra ajouter des ports supplémentaires manuellement.
Si on a défini le "Port Allocation" sur "Elastic" alors le nombre indiqué n'aura pas vraiment d'importance. En effet, le nombre de ports sera automatiquement ajusté selon le nombre de VMs connectées sur le Distributed Port Groups.
¶ Section "VLAN"
Cette section va nous permettre de définir le type de vlan à utiliser sur le Distributed Port Groups.
- Aucun : Pas de VLAN
- VLAN : Ajoute un VLAN au Distributed Port Groups. toutes le traffic réseau sortant des vms qui y sont connectées sera tag avec l'ID de vlan défini

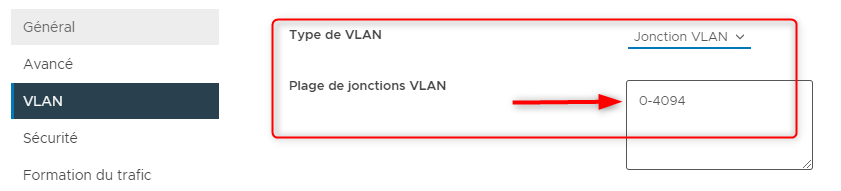

- VLAN Trunking (Jonction VLAN en français) : Permet d'utiliser l'ID de VLAN défini par l'OS. Ici ce n'est pas le Distributed Port Groups qui assignera un ID de VLAN aux trames sortant des VMs mais bien l'OS de la VM. Le Distributed Port Groups laissera passer les trames de tous les ID de VLANs définis dans la configuration sans restrictions.
- Private VLAN ("VLAN privé" en français) : Permet de définir un type de Private VLAN sur le Distributed Port Groups. Pour l'instant je n'ai pas encore configuré cette option nous la verrons par la suite.
