¶ Introduction
Dans cette documentation nous allons voir ensemble comment créer un Pool ZFS sur Proxmox VE.
ZFS est un système de fichiers open source sous licence CDDL.
Les caractéristiques de ce système de fichiers sont sa très haute capacité de stockage, l'intégration de beaucoup de concepts que l'on trouve sur d'autres systèmes de fichiers, la gestion de volume. Wikipedia
L'environnement Proxmox que j'utilise pour faire cette documentation est un environneent virtuel.
C'est à dire que le Proxmox que je vais utiliser est une VM cependant la procédure reste identique avec un serveur physique.
¶ Prérequis
- Avoir accès à l'interface graphique de Proxmox.
- Avoir un compte ayant suffisament de droits pour effectuer la manipulation.
- Avoir plusieurs disques disponibles
¶ Rappel sur le RAID ZFS
Lorsque l'on parle de "RAID ZFS", on fait référence à une configuration du stockage qui utilise le système de fichier ZFS.
ZFS permettant la gestion des volumes, nous allons donc pouvoir l'utiliser pour créer des configuration RAID tout en gardant de la flexibilité.
ZFS permet d'utiliser plusieurs type de RAID, appelés "RAIDZ".
Ces différents RAID sont identiques aux RAID classiques que l'on connait mais ajoutent des caratéristiques supplémentaires propre au ZFS tels que par exemple la protection des données contre la corruption ou encore la possibilité de redimensionner les volumes de manière dynamique.
¶ Type de RAID ZFS :

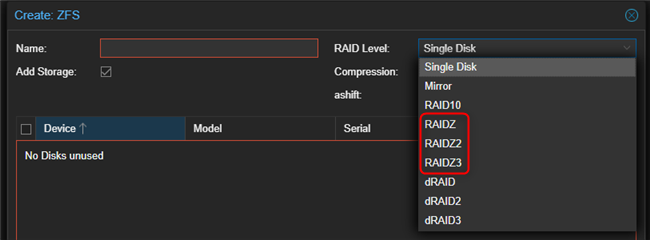

¶ Les RAIDZ
-
RAIDZ : Fonctinne comme un RAID-5 classique. Utilise une seule parité répartie sur les différents disques, assurant la tolérence de pannes. La configuration minimale est de 3 disques (un pour les données, un pour la parité et un pour les données supplémentaires).
-
RAIDZ2 : Fonctinne comme un RAID-6 classique. Utilise deux disques de parité permettant une tolérence de pannes de deux disques sans subir de perte de données. La configuration minimale est de 4 disques (deux pour les données et deux pour la parité).
-
RAIDZ3 : C'est une extension du RAIDZ2 permettant une meilleur tolérence de pannes. La configuration minimale est de 5 disques (deux pour les données et 3 pour la parité).
Chacun de ces RAIDZ possède les caractéristiques suivantes :
- Snapshots et clones
- Protection de l'intégrité des données
- Compression et déduplication

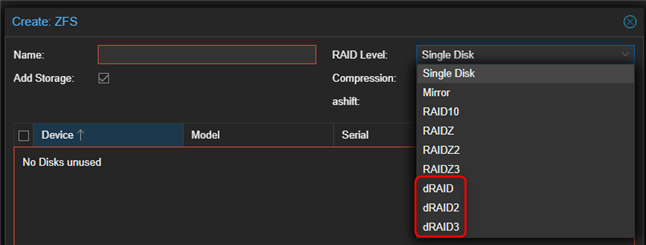

¶ Les dRAID
Le terme DRAID veut dire "Distributed RAID".
Ce type de RAID est spécialement conçu pour améliorer la redondance, la performance et la tolérence de pannes.
-
dRAID : Permet d'améliorer la réslience et les performances. Contrairement aux configurations RAID classiques où les disques sont organisés de manière linéaire, DRAID répartit les données et la parité sur tous les disques disponibles, permettant une récupération plus rapide en cas de défaillance d'un disque.
-
dRAID2 : Utilise plusieurs groupes de parité pour renforcer la tolérance aux pannes. Cela permet donc une meilleure répartition des données et un meilleur équilibrage de la charge sur les disques. Cependant cette configuration nécessitera plus de ressources nécessaires pour gérer la complexité de la parité supplémentaire.
-
dRAID3 : Ce RAID se focalise principalement sur la parité distribuée ainsi que sur la protection des données avec un niveau de redondance élevé. Utilisé principalement dans de grandes infrastructures où la capacité à tolérer la perte de plusieurs disques est essentielle.
Résumé des différences :
- DRAID : RAID classique mais distribué avec une bonne redondance.
- DRAID2 : Plusieurs groupes de parité pour améliorer la tolérance de pannes.
- DRAID3 : Idéal pour les grandes infrastructures avec un focus sur la parité distribuée et une grande tolérence de pannes.
¶ Configuration du Pool ZFS

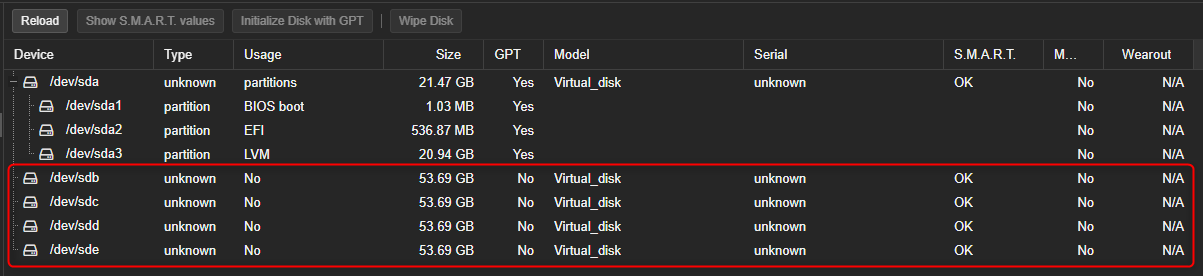

Pour réaliser cette documentation j'ai dans un premier temps ajouté 4 disques de 50Go au serveur PVE.

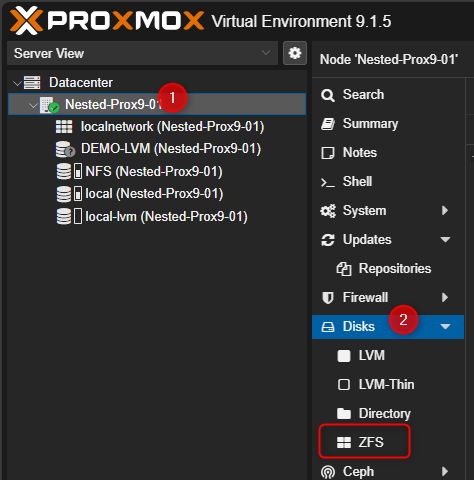

- Depuis l'interface graphique cliquer sur le serveur PVE puis sur "Disk" et sélectionner "ZFS"

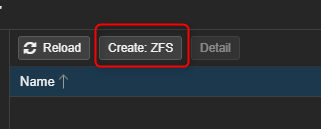

- Dans la partie de droite cliquer sur "Create ZFS"
- Sélectionner le type de RAID souhaité. Pour mon exemple, je vais sélectionner RAIDZ.

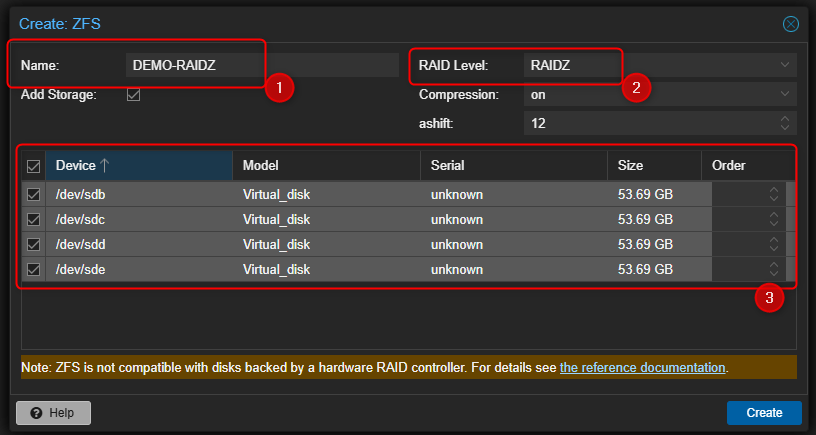

Entrer un nom pour le volume, sélectionner RAIDZ et sélectionner l'ensemble des disques qui seront utilisés pour la création du volume.

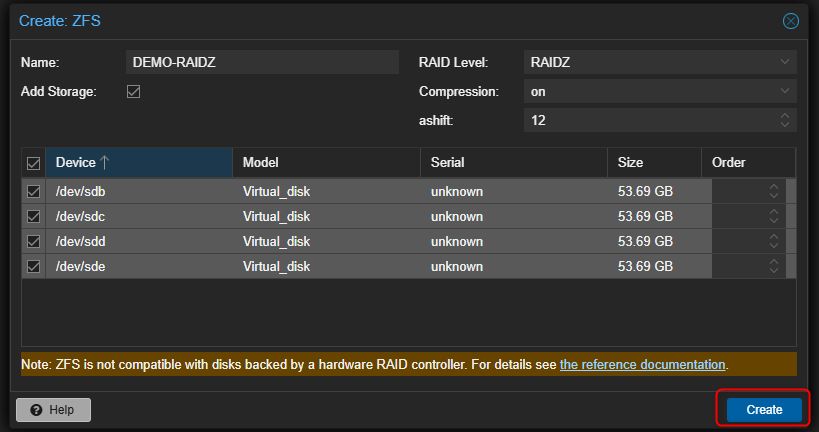

- Valiser en cliquant sur "CREATE".

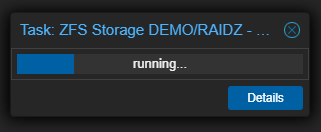

- Patienter pendant la création du volume.
- Après sa création le volume sera visible dans la liste des RAID ZFS.

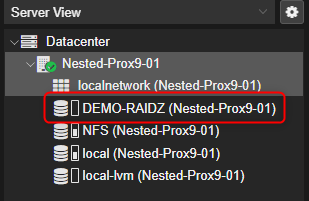

- Il sera également disponible dans l'inventaire à gauche.
- Depuis l'inventaire, à gauche, cliquer sur le volume pour afficher ses détails dans la partie de droite de l'interface graphique.

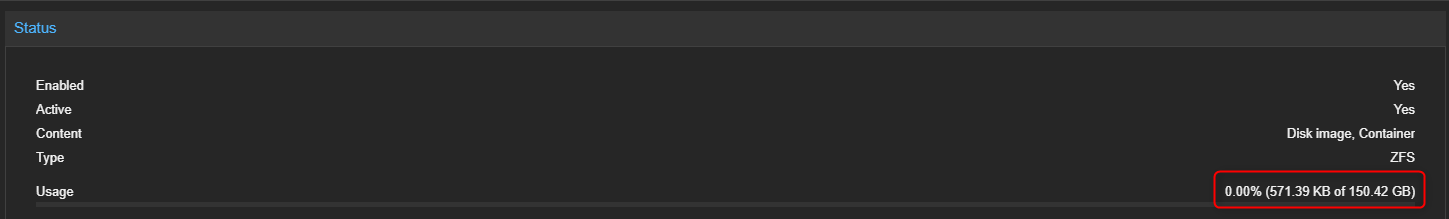

On peut constater qu'il possède une capacité de stockage de 150Go du fait qu'un des 4 disques de 50Go est utilisé pour la parité. Permettant ainsi la tolérence de pannes.
