¶ Introduction
Dans cette documentation nous allons voir ensemble comment créer un stockage LVM en utilisant une baie iSCSI sur Proxmox VE.
Bien que l'infrastructure que j'ai montée pour cette documentation soit un "lab", nous allons faire en sorte de se rapprocher la plus possible de ce que l'on pourra mettre en "production".
Pour cela nous allons donc utiliser un accès "multipath" vers la baie iSCSI qui porte les LUNs et qui est dans mon cas un NAS Synology.
L'environnement Proxmox que j'utilise pour faire cette documentation est un environneent virtuel.
C'est à dire que le Proxmox que je vais utiliser est une VM cependant la procédure reste identique avec un serveur physique.
¶ Prérequis
- Avoir accès à l'interface graphique de Proxmox.
- Avoir accès en SSH à Proxmox.
- Avoir un compte ayant suffisament de droits pour effectuer la manipulation.
- Avoir une baie iSCSI et des LUNs disponibles.
- Avoir deux réseaux distincts à la fois sur la baie et sur le serveur Proxmox.
¶ Descriptions de l'infra
¶ La baie iSCSI
- 2 cartes réseaux dans des réseaux différents
- Réseau 1 : 192.168.60.120
- Réseau 2 : 192.168.70.120
- 4 LUNs strictements identiques avec 10 Go de stockage chacun.
¶ Le serveur Proxmox
- 2 cartes réseaux dans des réseaux différents
- Réseau 1 : 192.168.60.1
- Réseau 2 : 192.168.70.1
Evidemment, le serveur Proxmox et la baie iSCSi peuvent communiquer sur chacun des deux réseaux :
- Réseau 1
- Réseau 2
¶ Initiateur ISCSI : installation et configuration
¶ Installation des packages et configuration
-
Se connecter en SSH au serveur Proxmox ou utiliser le Shell disponible dans l'interface Web.
-
Ajouter les paquets suivants :
open-iscsietmultipath-tools.
apt update && apt install open-iscsi multipath-tools -y
- Modifier le fichier de configuration du service "open-iscsi".
nano /etc/iscsi/iscsid.conf
Nous allons configurer le démarrage automatique des connexions iSCSI sur le serveur en retirant le commentaire # de la ligne #node.startup = automatic. Commenter également la ligne node.startup = manual en ajoutant # en début de ligne.
Puis passer le Timeout de 120 secondes à 10 secondes en modifiant la ligne node.session.timeo.replacement_timeout
Enregistrer.
- Redémarrer le service "open-iscsi".
systemctl restart open-iscsi
¶ Découverte iSCSI
- Effectuer une découverte des réseaux iSCSI de la baie avec la commande suivante :
iscsiadm -m discovery -t st -p IP_De_La_Baie
- Se connecter en iSCSI sur chacun des deux réseaux de la baie avec la commande suivante :
iscsiadm -m node --targetname "iqn.De.La.Baie" --portal "IP_De_La_Baie:3260" --login
iscsiadm -m node --targetname "iqn.2000-01.com.synology:NAS.Target-1.7ce6a5e7518" --portal "192.168.60.120:3260" --login
iscsiadm -m node --targetname "iqn.2000-01.com.synology:NAS.Target-1.7ce6a5e7518" --portal "192.168.70.120:3260" --login
- Vérifier la connexion à la baie avec la commande suivante :
iscsiadm -m node.
¶ Configuration du multipath
- Créer le fichier
/etc/multipath.conf.
nano /etc/multipath.conf
- Entrer les informations suivantes :
defaults {
user_friendly_names yes
find_multipaths yes
features "1 queue_if_no_path"
path_grouping_policy failover
no_path_retry 100
}
ATTENTION : La configuration de ce fichier peut être beaucoup plus développée et détaillée cependant ces options suffiront pour les besoins de cette documentation.
- Relancer le service
multipathd.
systemctl restart multipathd
- Lister les LUNs avec la commande suivante :
multipath -l.
Nous pouvons voir les 4 LUNs de 10Go créés sur le NAS pour cette documentation : mpatha, mpathb, mpathc, mpathd. Chacun étant accessible par deux chemins différents.
¶ Creation du stockage LVM
Maintenant que les 4 LUNs sont disponibiles et que le serveur Proxmox y accède, nous allons créer le stockage LVM.
- Création du PV avec la commande suivante :
pvcreate Chemin_Disk1 Chemin_Disk2 Chemin_Disk3 Chemin_Disk4
pvcreate /dev/mapper/mpatha /dev/mapper/mpathb /dev/mapper/mpathc /dev/mapper/mpathd

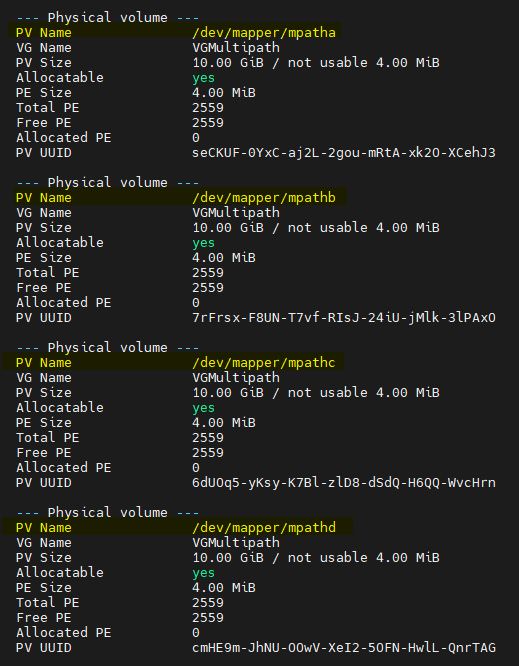

- Vérifier la création du PV avec la commande suivante :
pvdisplay
- Création du VG avec la commande suivante :
vgcreate Nom_VG Chemin_Disk1 Chemin_Disk2 Chemin_Disk3 Chemin_Disk4
vgcreate VGMultipath /dev/mapper/mpatha /dev/mapper/mpathb /dev/mapper/mpathc /dev/mapper/mpathd

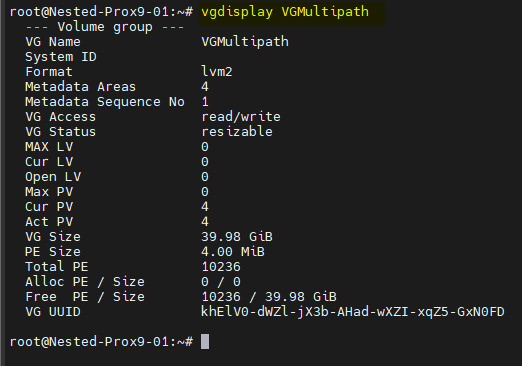

- Vérifier la création du VG avec la commande suivante :
vgdisplay Nom_VG
- Création du LV avec la commande suivante :
lvcreate -l 70%VG Nom_VG -n Nom_LV
lvcreate -l 70%VG VGMultipath -n LVMultipath
ATTENTION : l'option "-l 70%VG" permettra d'allouer 70% de l'espace libre au LV qui sera créé.

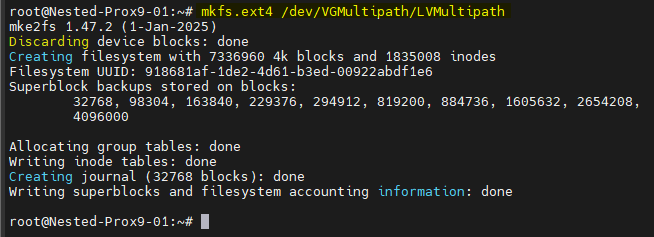

- Formatage du Volume.
Pour pouvoir utiliser ce nouveau volume, il faut le formater. Taper la commande suivante pour effectuer le formatage :mkfs.ext4 /dev/Nom_VG/Nom_LV

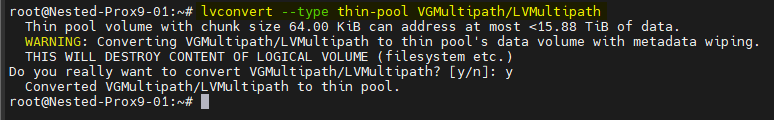

- Convertir le volume au format "thin-pool" en tapant la commande suivante :
lvconvert --type thin-pool Nom_VG/Nom_LV
¶ Ajouter le volume dans Proxmox
Pour terminer la configuration, nous allons à présent ajouter le nouveau volume dans Proxmox.

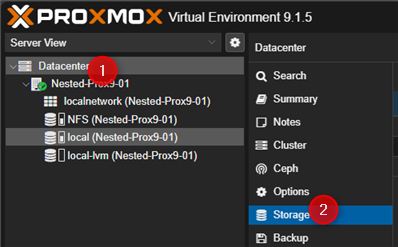

- Cliquer sur "Datacenter" puis sur "Storage".

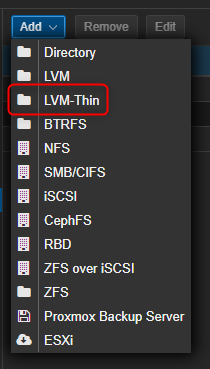

- Cliquer sur "Add" et sélectionner "LVM-Thin".

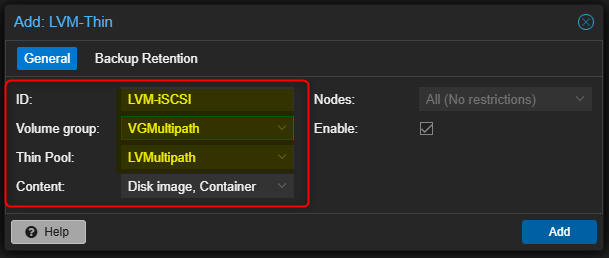

- Entrer les informations nécessaires à l'ajout puis valider en cliquant sur "Add".

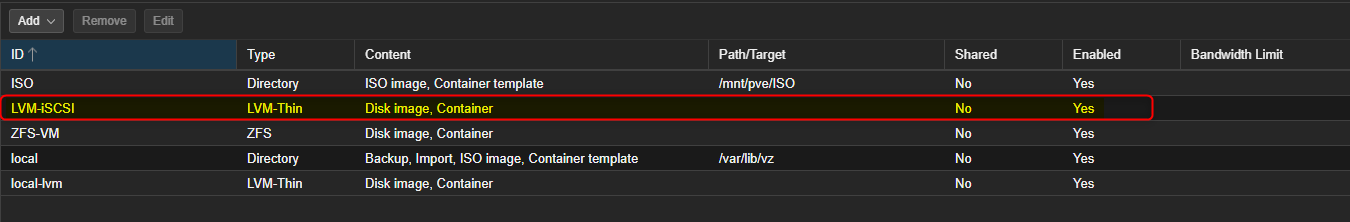

- Le volume sera alors visible dans la liste des volumes disponibles.

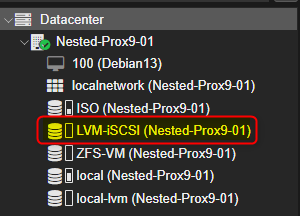

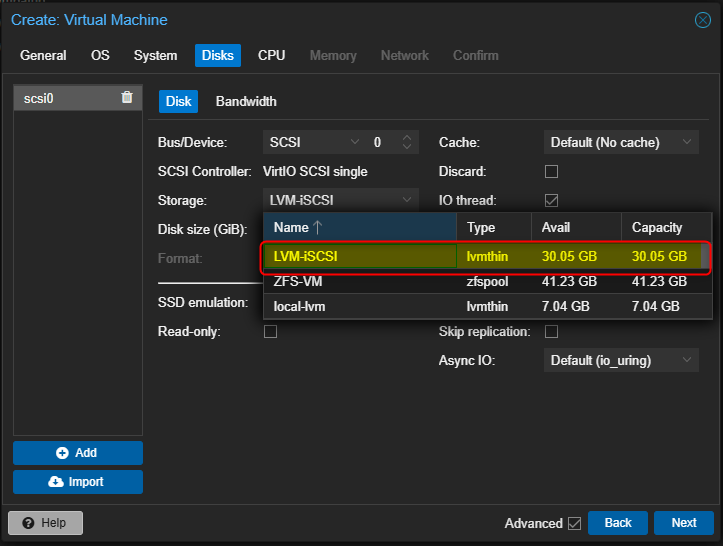

- Le volume sera également visible dans l'inventaire et nous pourrons l'utiliser pour stocker des VMs.
